セフトパラペッター

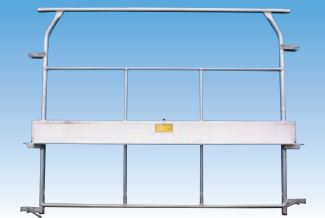

枠組み足場用 アルミ製 幅木付 先行手すり枠(NETIS登録番号 CB-100024-VE)

セフトパラペッターは改正安衛規則に適合した手すり先行工法の新型安全装備品です。先行手すり・二段手すり・幅木(つま先板)・交差筋交いの全ての機能を備えております。

NETIS(国土交通省 新技術情報提供システム)登録商品
登録番号:CB-100024-VE

特徴

  • 折り畳み式のつま先板(幅木) 兼 すきま塞ぎ板付き。
  • 安全帯取付け機能として“パスポーター”と云う、スパン間を自由に往来出来る機能が備わっている。
  • 1.8mタイプで重量は10kgと、業界最軽量!
  • 手すり枠の上桟は、作業床から932mmの高さ位置。
  • 社団法人仮設工業会の認定品である。

組み立て手順

1

1層目の建わく横架材に先行手すり枠のフックを預ける。

2

固定金具を建わく支柱に差込みクサビを打ち込んで固定する。

3

次スパン移行も1、2と同手順にて組立を行う。

4

1層目建わくに踏板を取付ける。

5

2層目の建わくを組立位置まで担いで横移動する。

6

上桟にパスポーター(安全帯取付器具)を取り付けて横移動する。

7

2層目の建わくを組立てる。

8

2層目に交差筋交いを取り付ける。

9

2層目の後踏み側にパラペッターを設置します。

10

押さえ金具を建わく支柱に差込み固定する。

11

2層目の建わく横架材に先行手すり枠のフックを預ける。

12

2層目建わくに踏板を取り付ける。

13

組立完了。本組立手順は2層2スパンを表しており階段、壁つなぎ等は省いております。

採用例

製品カタログダウンロード

パラペッターカタログ(PDF : 1.85 MB)

パラペッターカタログ組立手順(PDF : 1.95 MB)
